چک ولو استیل چیست ؟

Stainless Steel Check Valve چک ولو استیل است که یک نوع شیر یک طرفه است که اجازه عبور  را تنها در یک جهت میدهد و جریان سیال را تنها در یک طرف اجازه عبور را میدهد و از برگشت جریان سیال جلوگیری میکند. چک ولو های استیل در سیستم‌های لوله‌کشی برای پیشگیری و جلوگیری از نشتی و آسیب و خسارت دیدن به تجهیزات مورد استفاده قرار گرفته میشود . چک ولوهای استیل دارای مقاومت بسیار خوبی در برابر مقابله با خوردگی و زنگ‌زدگی هستند که این یکی از ویژگی هایی است که در محیط‌های صنعتی و خورنده مورد توجه کاربران بسیاری قرار میگیرند.

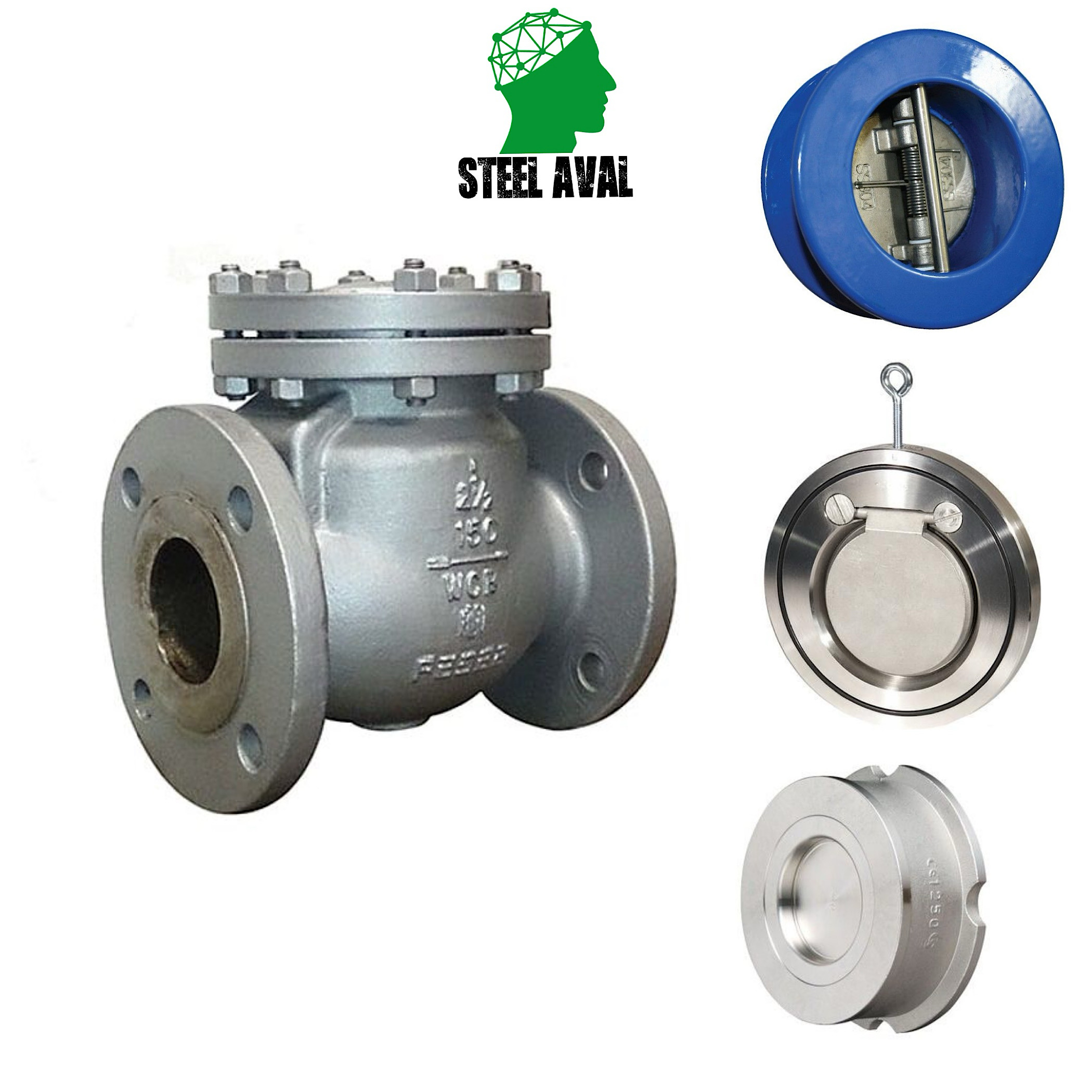

انواع چک ولو استیل :

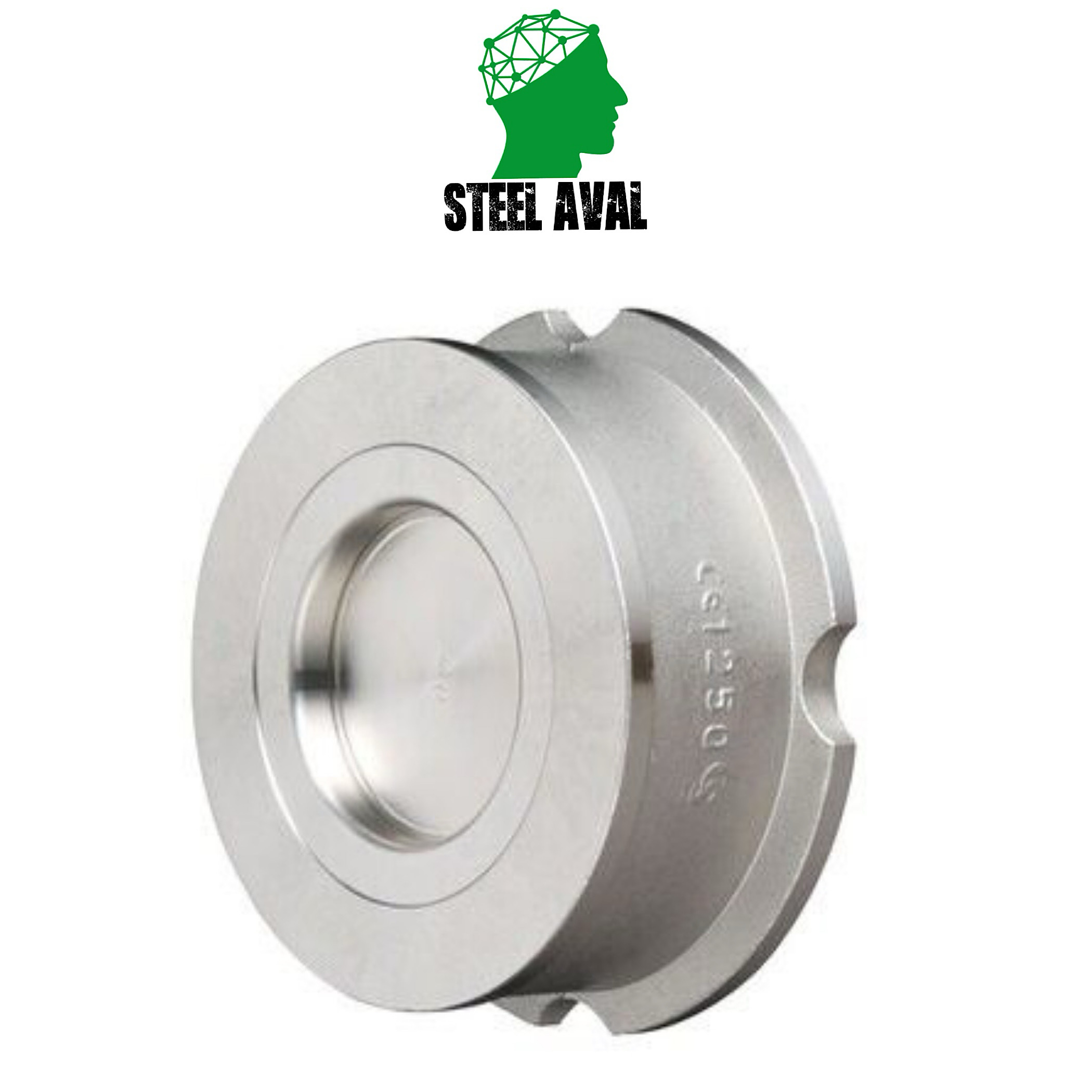

1 . چک ولو دیسکی استیل : چک ولو های دیسکی استیل دارای یک دیسک هستند که در قسمت داخلی شیر جای دارد و به شکل عمودی یا افقی امکان حرکت دارد زمانیکه فشار یک سیال از یک جهت به دیسک وارد شود به دیسک فشار وارد شده و این فشار نیرویی را به دیسک چک ولو وارد میکند که سبب باز شدن دیسک میگردد و اجازه عبور جریان سیال مورد نظر صادر میشود و در زمانیکه فشار شدت جریان سیال کاهش یابد دیسک به حالت قبلی خود برگشته و راه عبور جریان را میبندد و در نتیجه شیر بسته میشود و از برگشت جریان جلوگیری مینماید عکس چک ولو دیسکی در پایین مطلب ببینید.

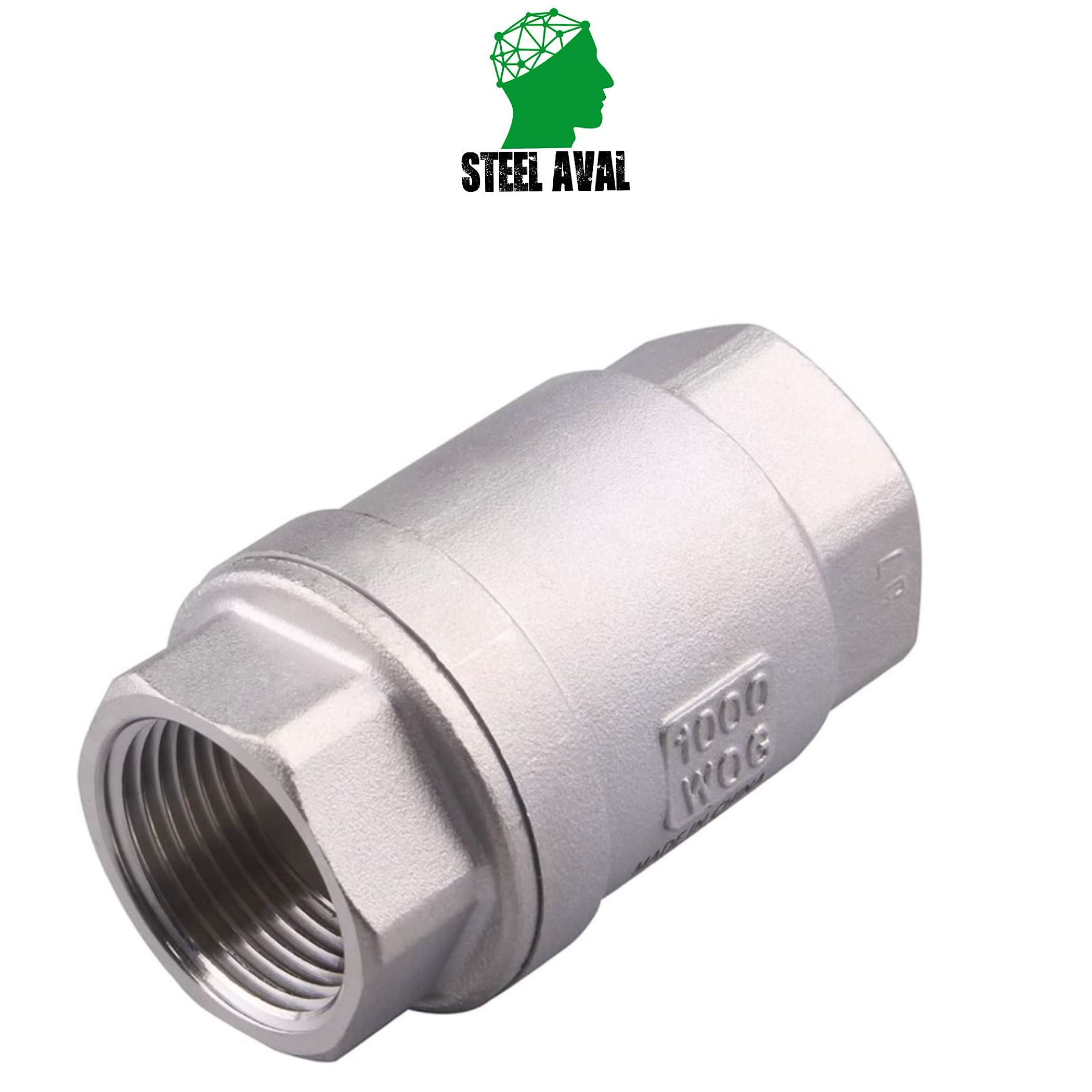

2 . چک ولو فنری استیل : در چک ولو فنری استیل یک فنر در داخل شیر جای داده اند و زمانیکه دیسک در حالت بسته است این فنر اینکار را انجام میدهد زمانیکه فشار شدت جریان سیال به دیسک وارد شود سبب باز شدن دیسک میگردد و راه عبور جریان را باز میکند قابل ذکر است که از چک ولوهای فنری استیل در خطوطی که احتیاج به کنترل دقیق جریان سیال ورودی در سیستم خود دارند استفاده میگردد.

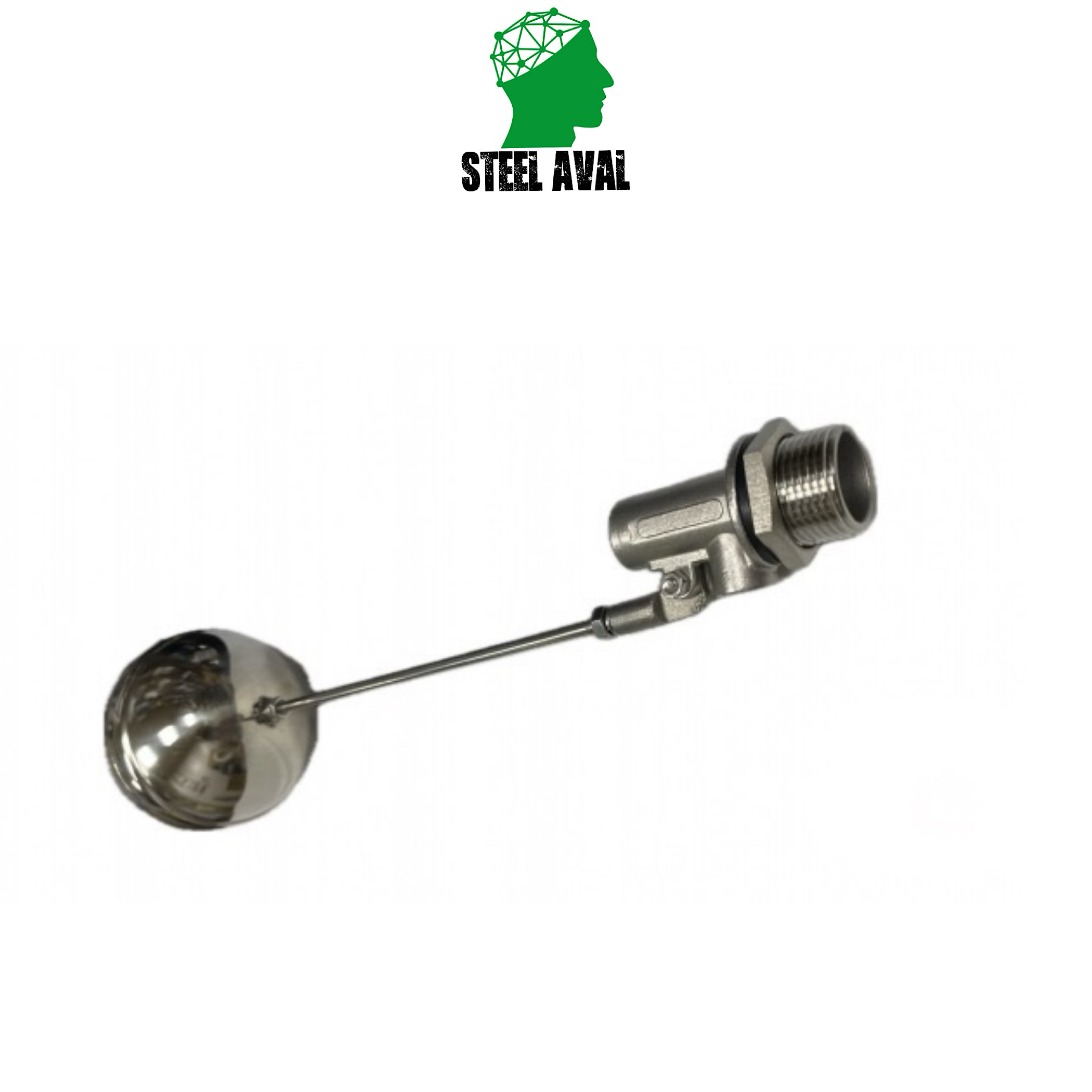

3 . چک ولو شناور استیل :  چک ولو شناور استیل همانطور که از نام آنها مشخص است دارای یک شناور در داخل شیر میباشد و در هنگام معیین شدن سطح سیال به اندازه مورد نظر شناور شروع به حرکت کرده و به سمت بالا حرکت میکند و سبب باز شدن دیسک میشود و راه عبور سیال را باز میکند شکل آن مانند شناور کولر آبی یا شیر قطع کن تانکر میباشد از این مدل چک ولو های شناور استیل در خطوط و سیستم های آب و فاضلاب استفاده میشود عکس چک ولو پایین مطلب ببینید.

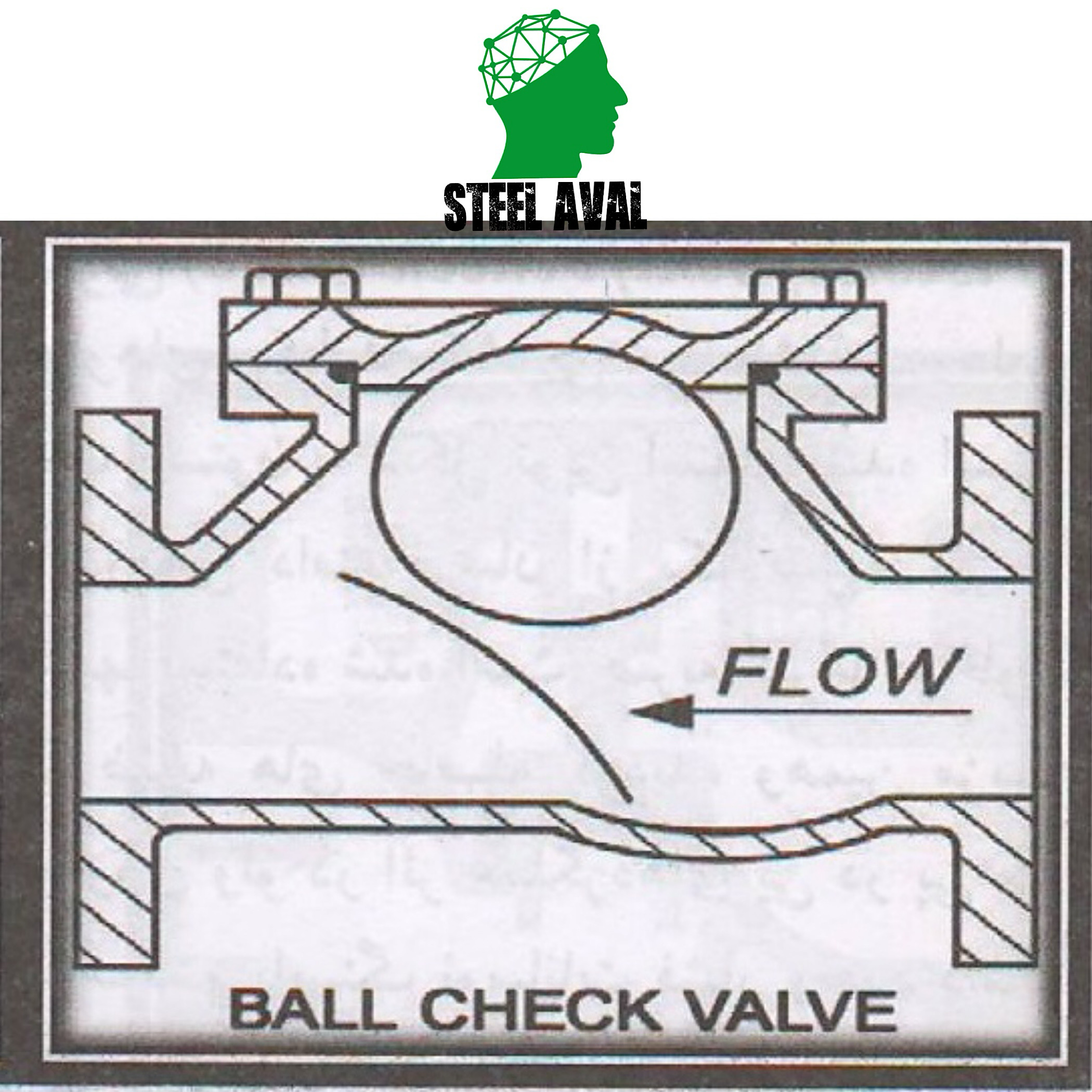

۴- چک ولو ساچمه ای : در چک ولو های ساچمه ای که  چک ولو کلاس  ۸۰۰  کلاس ۱۵۰ یا Ball Type Lift Check valve نامیده می‌شود

در شیر یکطرفه به جای دیسک از گوی(ساچمه) استفاده گردیده و پوشش بیرونی این ساچمه از جنس استیل  بوده و به طریق نرمال بر روی سیت که در قسمت ورودی ولو می باشد قرار گرفته است

نوع قرار گیری ساچمه در قسمت ورودی به گونه است که کاملا باعث آب بندی آن میگردد.هنگامی که از طرف ورودی سیال به ساچمه فشار وارد گردد،باعث می گردد که این ساچمه در یک مسیر مشخص در امتداد سیت چک ولو حرکت کرده و اجازه دهد تا سیال از قسمت ورودی ولو عبور نکند.

هنگامی که فشار سیال افت و پایین بیایید گوی از موقعیتی که در آن قرار گرفته به پایین آمده و مسیر عبور جریان را مسدود می کند.عکس موردی از این ولوها در شکل زیر نشان داده شده.

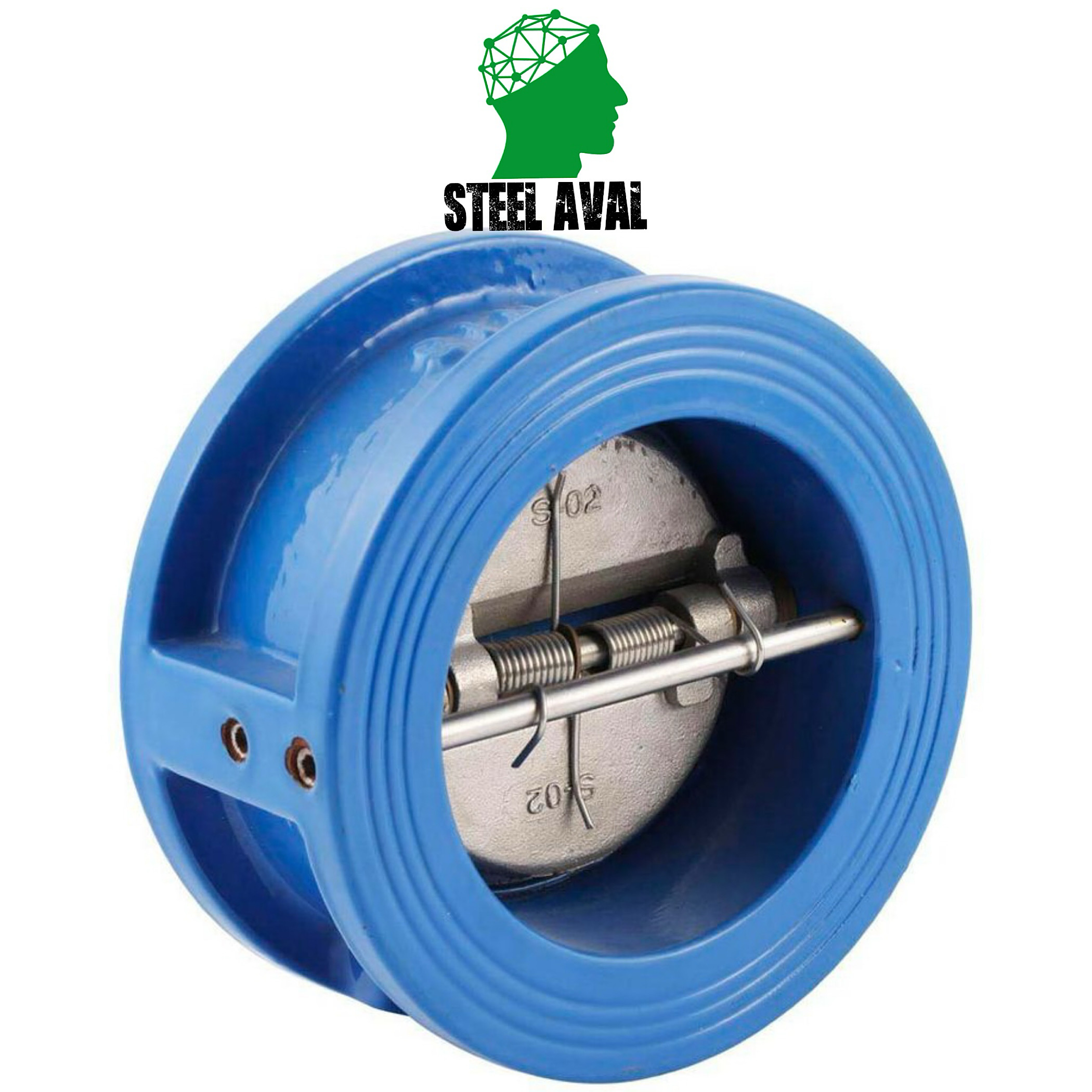

۵-چک ولو دبل پلیت: این مدل چک ولو ها دارای دو عدد نیم دایره دیسک داخل این شیر وجود دارد در قسمت ورودی دو دیسک نیم دایره با فشار خط باز شده و سیال را عبور می‌دهند و برعکس سیال بسته شده و آبند نمونه و مانع برگشت سیال شده این مدل چک ولو دبل پلیت از جنس بدنه چدن دیسک استیل و بدنه فولاد دیسک استیل و بدنه استیل و دیسک استیل وجود دارد البته در آلیاژ های خاص مطابق درخواست تولید می‌شود طریقه نصب این مدل چک ولو بین فلنجی میباشد میتوانید عکس این مدل دبل پلیت را در زیر مطلب ببینید.

 ویژگی‌ها و مشخصات چک ولو استیل :

 جنس بدنه آلیاژ های چک ولو های استیل بطور معمول از استیل ضد زنگ استیل 304 و استیل 316 ساخته میشود بخاطر ترکیب خاصی که این نوع منتریال دارد از مقاومت بالایی در مقابله با خوردگی و زنگ زدگی برخوردار است و به همین علت است که از چک ولو های استیل در صنعت نفت و گاز و پتروشیمی و صنعت غذا و دارو استفاده میشود .  طراحی چک ولو های استیل در سایزها و ابعاد مختلف صورت میگیرد این ابعاد از سایز 1 اینچ تا 24 اینچ و بیشتر متغیر میباشد استفاده از چک ولو های استیل بستگی به اندازه مناسب و قطر لوله ها در سیستم دارد.  بطور کلی چک ولوهای استیل طوری طراحی شده است که دارای تحمل فشار و دما بالایی هستند که در خطوط صنعتی تحمل این فشارهای بالا دارای اهمیت زیادی است بطور کلی میزان فشارهای مورد تحمل در خطوط صنعتی در چک و لو استیل در حدود 150 تا 300 PSI میباشد.

 مزایای استفاده از چک ولو استیل :

از اصلی ترین مزایای چک ولو استیل جلوگیری از برگشت جریان سیال به خطوط صنعتی است و این یکی از ویژگی های مهمی است که در سیستم های پمپاژ و خطوط لوله مهم است و ضرورت دارد چون برگشت جریان سیال سبب آسیب به تجهیزات صنعتی میشود. چک ولو های استیل به خاطر نوع آلیاژ بدنه ایی که دارند دارای مقاومت خوبی در مقابل با خوردگی و زنگ زدگی میباشند و در صنایع پتروشیمی و نفت و گاز که با سیالات خورنده ارتباط دارند این ویژگی دارای اهمیت بالایی است . بطور کلی چک ولو ها را طوری طراحی کرده اند تا انجام عما نصب و تعویض این شیرها راحت انجام شود این ویژگی در پروژه های بزرگ صنعتی دارای اهمیت بالایی است چون زمان و هزینه نصب در این پروژهها اهمیت بسیاری دارد . چک ولوهای استیل دارای عملکرد مطمئن هستند و در شرایط های مختلف عملکرد ایمن را در سیستم ها ارائه میدهند.چک ولوها توانایی این را دارند که در دماها و فشارهای مختلف عملکرد خوبی را داشته باشند تا از آسیب به تجهیزات و خطوط لوله‌کشی جلوگیری نمایند.

 کاربرد چک ولوهای استیل در صنایع :

1. صنایع نفت و گاز: در صنعت نفت و گاز از چک ولوهای استیل به علت جلوگیری عالی که در زمان  برگشت جریان سیال از خطوط دارد استفاده میشود به همین علت از چک ولو استیل در این صنایع بخاطر محافظت از پمپ‌ها و تجهیزات استفاده میشود.

2 . پتروشیمی: در فرآیندهای پتروشیمی که در صنعت پتروشیمی رخ میدهد میبایست کنترل دقیقی را بر روی جریان سیالات داشت و به همین علت استفاده از چک ولو استیل در این صنعت یک امر ضروری است .

3 . آب و فاضلاب: در صنایع آب و فاضلاب و در کلیه سیستم‌های آب و فاضلاب از چک ولو استیل به علت جلوگیری از برگشت جریان سیال آب استفاده میشود زیرا در جلوگیری از آلودگی از آب یک ولو مهم بشمار میرود .

4 . صنایع غذایی و دارویی: در صنایع غذا و دارو هم از چک ولوهای استیل استفاده میشود زیرا حفظ کیفیت و ایمنی محصولات غذایی و دارویی در این صنعت بسیار مهم است .

موارد مهم در انتخاب و استفاده از چک ولو استیل :

از نکته ها و موارد مهمی که در استفاده از چک ولوها و انتخاب آنها ضروری است و باید رعایت شود مثل بررسی شرایط های محیطی است بدین گونه که باید از شرایط محیطی و نوع سیالی که چک ولو باید در تماس با آنها باشد اطلاعات درست داشت ، مورد بعدی میزان فشار و دمای موجود در هر سیستم است که در انتخاب چک ولو برای به فشار و دمای سیستم توجه شود . از موارد مهم دیگر که در استفاده از چک ولو ها باید به آن دقت شود نصب درست و صحیح چک ولو است که باید با وسواس و دقت خاصی صورت گیرد تا مانع از ایجاد نشتی و خسارت و آسیب به خطوط شود .

فرآیند نصب و نگهداری چک ولو استیل :

چک ولو ها را باید در جهت درست و صحیح جریان سیال نصب کرد همینطور انجام بررسی های منظم و دوره ای و نگهداری از چک ولو های استیل به جهت شناسایی نشتی و همینطور جلوگیری و پیشگیری از آسیب به خطوط صنعتی باید مطابق برنامه با برنامه انجام شود تا از ایجاد مشکلات بزرگتر جلوگیری شود .
