چک ولو چیست و چه عملکردی دارد ؟

 شیر یک طرفه یا چک ولو یک شیر از خانواده شیرهای صنعتی است این مدل ولو تنها اجازه ورود جریان سیال را از یک جهت میدهد و در زمانی که جریان سیال به هر علتی در حال برگشت باشد جلو برگشت آن گرفته میشود و سیال اجازه حرکت در یک طرف را دارد ، چک ولو ها از آسیب به تجهیزات و خسارت ناشی از برگشت جریان به خطوط لوله کشی جلوگیری میکنند، ازچک ولو ها در خطوط لوله کشی و سیستم های پمپاژ آب و تجهیزات صنعتی استفاده میشود .

 انواع چک ولو :

چک ولوها انواع و مدل های مختلفی دارد که کاربردهاو ویژگی های هر کدام خاص است . که در ادامه چند مدل انواع چک ولو ها را معرفی مینماییم : Disc Check Valve یا چک ولو دیسکی این مدل از چک ولو ها در ساختار خود دارای یک دیسک میباشند که این دیسک در محفظه داخلی شیر جای دارد و حرکت این دیسک به شکل عمودی و یا افقی میباشد بدین شکل که زمانی که جریان سیال از یک طرف به دیسک فشار وارد میکند با این فشار دیسک شروع به حرکت کرده و باز میشود و راه را برای جریان باز میکند و سیال اجازه ورود پیدا میکند اما در زمانی که فشار جریان کم شود دیسک به شکل خودکار به حالت قبلی برمیگردد و بسته میشود به نوعی از برگشت جریان جلوگیری میکند از این مدل از چک ولو ها در سیستم های که احتیاج به جریان سریع در خطوط خود دارند بکار گرفته میشود .

  Spring Check Valve یا چک ولو فنری دنده ای در مورد این مدل از چک ولو ها باید عنوان کنیم که یک فنر در داخل شیر جای دارد که وظیفه آن بسته نگه داشتن دیسک در حالت بسته میباشد و زمانیکه جریان فشار سیال از یک طرف به دیسک فشار وارد میکند دیسک باز شده و راه عبور جریان باز میشود و به سیال اجازه حرکت میدهد این نمونه از چک ولو ها هم در خطوطی که نیازمند به کنترل دقیق جریان دارند کاربرد دارند

Float Check Valve یا چک ولو شناور در مدل از چک ولو ها یک شناور را درون شیر جای داده اند و در زمانیکه سطح سیالات یه حد تعیین شده ای برسد شناور به سمت بالا حرکت میکند و اجازه باز شدن دیسک را میده که در این صورت جریان سیال اجازه عبور پیدا میکنند این مدل از چک ولو ها در صنعت آب و فاضلاب مورد استفاده قرار میگیرد و برای اینکه مانع برگشت جریان سیال به سیستم شود طراحی شده است .

ویژگی‌ها و مشخصات فنی چک ولو فلنجدار کلاس :

یکی از ویژگی ها و مشخصات فنی چک ولو ها منتریال جنس بدنه این شیر میباشد که بطور معمول از آلیاژهای استیل ، چدن و برنج و همینطور پلاستیک تولید میشود باید عنوان کنیم که نحوه انتخاب آلیاژ بدنه در چک ولو ها بستگی به مواردی نظیر نوع سیال و مقدار فشار و دما در هرسیستم دارد برای نمونه در صنعت نفت و گاز و پتروشیمی چک ولو هایی با منتریال استیل استفاده میشود زیرا این جنس از آلیاژ دارای مقاومت خوبی در برابر با زنگ زدگی و خوردگی میباشد . از ویژگی دیگر چک ولو ها میتوان به ابعاد و اندازه آنها اشاره کرد که در العاد و اندازه های مختلفی تولید میشوند اندازه ابعاد بطور معمول از 1 اینچ تا 24 اینچ و در بیشتر اوقات متغیر میباشد ، انتخاب سایز مناسب چک ولو ها بستگی به سایز قطر لوله مطابق با سیستم دارد .  از دیگر ویژگی چک ولوها باید عنوان کنیم که این نوع ولو ها در مقابل با دمای بالا و همینطور فشارهای بالا از مقاومت خوبی برخوردار هستند و این خصوصیت ویژه در خطوطی که احتیاج به تحمل فشار بالا دارند امری مهم تلقی میشود ، چک ولو ها بطور معمول توانایی تحمل فشارهایی در 150 تا 300 PSI را دارند.

 مزایای استفاده از چک ولو در صنایع مختلف :

از مزییت های استفاده از چک ولو ها باید به جلوگیری از برگشت جریان آنها عنوان کرد که یکی از اصلی ترین آنها است و این ویژگی در سیستم‌های پمپاژ و خطوط لوله که در صورت برگشت سیال امکان آسیب و خسارت دارند بسیار مهم است که با نصب یک چک ولو در سیستم میتوانید از ایجاد آسیب به تجهیزات و پمپ ها جلوگیری نمود. یکی دیگر از مزایای استفاده از چک ولو ها نصب آسان آنها است بدین شکل که با طراحی که روی آنها انجام گرفته عمل نصب و تعویض این ولو ها را راحت کرده است ، در اجرایی شدن پروژه های صنعتی بزرگ که هزینه های نصب و زمان در آنها اهمیت بالایی دارد این ویژگی مفید است در ضمن نباید از این نکته قافل شد که نصب درست چک ولو در بهبود عملکرد سیستم تاثیر میگذارد . با توجه به نوع طراحی که روی چک ولو ها صورت گرفته باید عنوان کنیم که این ولو ها در شرایط های گوناگون عملکرد مطمعنی را دارند و توانایی و عملکرد خوبی را در فشارها و دما های بالا ارائه میدهند بطوری که میتوانند مانع از آسیب دیدن و خسارت به سیستم‌های لوله‌کشی و تجهیزات و پمپ ها شوند چک ولو ها طول عمر بالایی دارند و میتوانند برای زمان طولانی بدون خرابی و مشکل کار کنند و احتیاج به نگهداری کمی هم دارند .

از کاربرد چک ولوها در صنایع مختلف :

از کاربرد چک ولو ها در صنعت نفت و گاز باید عنوان کنیم که در این صنعت از چک ولوها بخاطر  جلوگیری از برگشتن جریان سیالات استفاده میشود زیرا این ولو ها از پمپ ها و تجهیزات در برابر برگشت جریان سیال محافظت میکنند. باید عنوان کنیم که از چک ولو ها به شکل بسیار ویژه در خطوط لوله انتقال نفت و گاز استفاده مینمایند . از دیگر کاربردهای چک ولو ها در صنعت پتروشیمی باید نام برد زیرا این چک ولو ها دارای مقاومت خیلی خوبی در مقابل با مواد شیمیایی و خورنده میباشند ،کنترل دقیق جریان سیال در صنعت پتروشیمی بسیار ضروری است . از چک ولو ها در صنعت آب و فاضلاب و در بخش سیستم های آب و فاضلاب هم استفاده میکنند ، این مدل از شیرها از برگشت آب در این صنعت جلوگیری میکنند و مانع از آلودگی آبها میگردند .در سیستم های تصفیه آب و پمپ های فاضلاب هم چک ولو ها کاربرد دارند. از دیگر کاربردهای چک ولو ها در صنایع غذایی و دارویی است اینگونه که این ولو ها در حفظ کیفیت و ایمنی محصولات غذایی و دارویی تاثیر گذارند . چک ولو های بکارگرفته در این صنعت باید از منتریالی انتخاب شود که به آسانی تمیز گردد .

طریقه نصب چک ولو؟

برای نصب چک ولو  بسته به نوع چک ولو

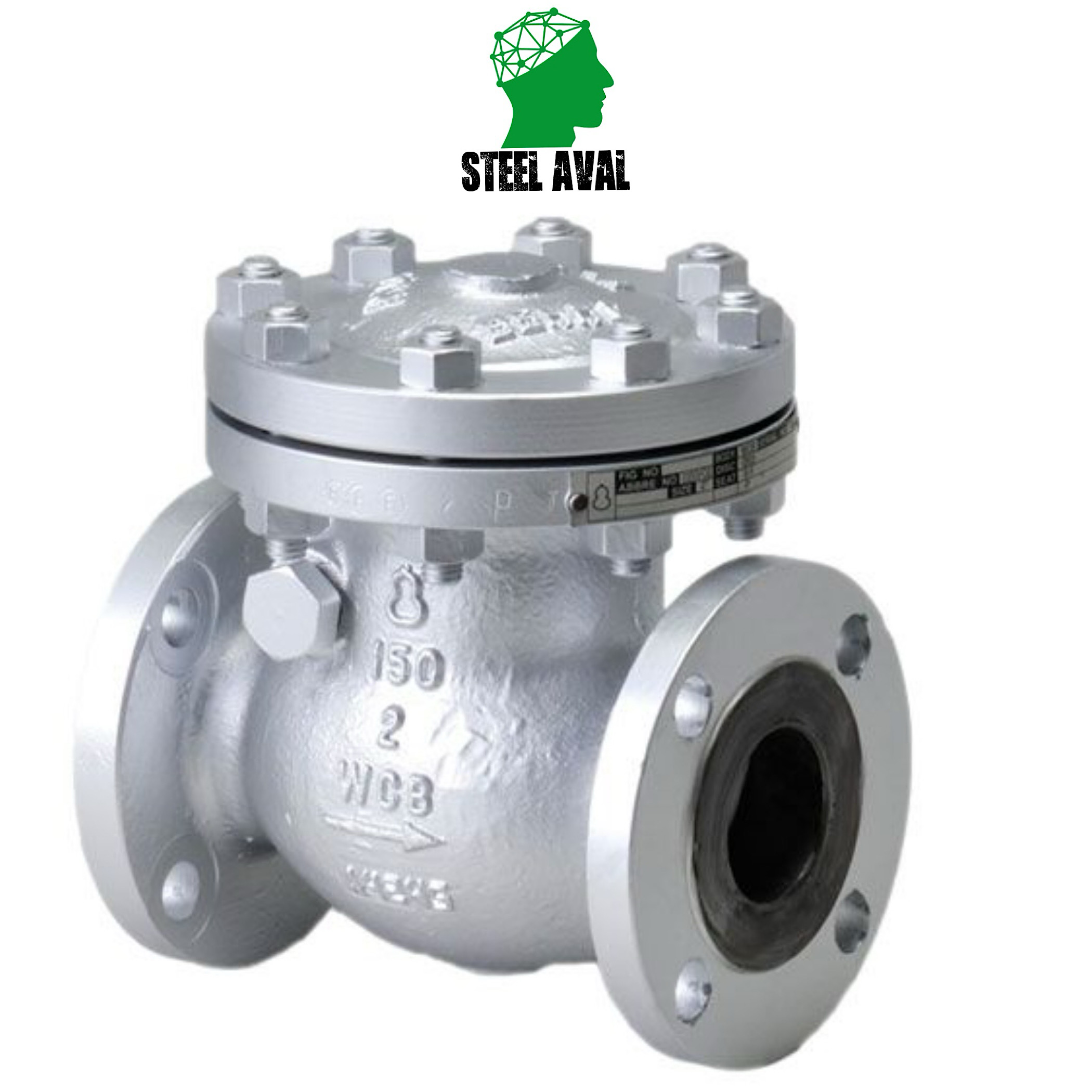

اگر چک ولو فلنجدار باشد شکل آن شبیه T انگلیسی می‌باشد که قسمت پیچ های آن رو به بالا باشد و دوسر آن دو عدد فلنج می‌باشد چهار سوراخ تا ۱۲ سوراخ که مقابل آن هم فلنج جداگانه به لوله جوش خورده می‌شود و بین آنهان واشر قرار می‌گیرد و با پیچ و مهره وصل میگردد البته باید به بدنه چک ولو توجه که یک فلش رو به جلو حک شده که باید شروع سیال باشد

چک ولو بین فلنجی

این مدل همان طور که گفته می‌شود بین دو عدد فلنج از قبل جوش خورده قرار می‌گیرد و شروع آن باید سمت دیسک چک ولو بین فلنجی قرار بگیرد و با دو عدد واشر آبند قرار می‌گیرد و پیچ ها دو فلنج را محکم سفت می‌شود

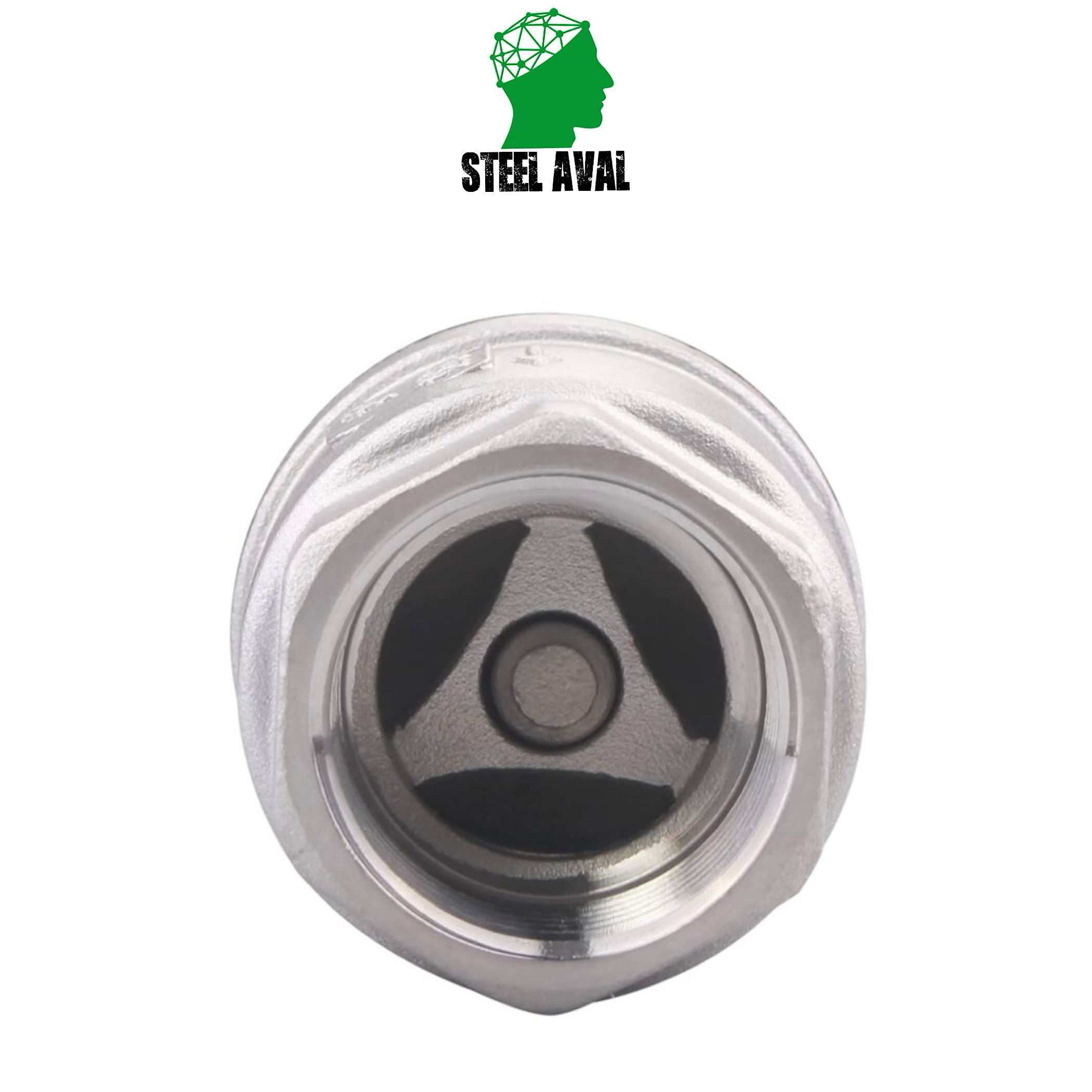

چک ولو دنده ای

این مدل چک ولو دارای اتصال دو طرف داخل دنده می‌باشد که به وسیله دو عدد مغزی نصب میگردد توجه به فلشی که روی شیر قرار گرفته باشید که ورودی سیال را نشان می‌دهد
