اتصالات فشار قوی جوشی و دنده ای ساکت ولد (فولادی آهنی استیل )

تماس مستقیم با کارشناس : ۰۹۱۲۰۷۰۴۶۲۶ باید به عرض شما برسانم که در زمان حرکت و جابجایی سیالاتی مانند نفت و گاز به طور مدام درجه گرمایی و حرارت به شکل پی در پی در حال تغییر است چون بخاطر حرکت کردن سیال با فشار بالا درجه دمایی و همینطور حرارت سیال افزایش می یابد.  به ظاهر شاید اتصالات فشارقوی از تجهیزات کوچکی بشمار بیاید اما در اصل میتواند دل صنایع انتقال سیالات بحساب بیاید.به اتصالاتی که از مقاومت خوبی در برابر فشار بالا و همینطور دمای بالا برخوردار باشند میگویند از جمله اتصالات فشارقوی صنعتی که کاربرد بسیار زیادی در صنایع گوناگون و همینطور صنعت نفت و گاز و پتروشیمی دارد. جنس اتصالات فشارقوی کلاس ۲۰۰۰ و ۳۰۰۰ و ۶۰۰۰ psi بطور معمول از فولاد و همینطور از یسری از آلیاژهای خاص ساخته میشود. و بستگی به اندازه فشار سیال و تجهیزات دیگر از کلاسهای مختلف تشکیل می شود دو نوع اتصالات فشار قوی در بازار موجود و در دسترس میباشد یک نوع اتصالات دنده یا رزوه ای و یک نوع اتصالات جوشی  یا ساکت ولد که با روش جوشکاری ساکت ولد Socket Weld معمولا برای لوله با اندازه و سایز کوچکتر استفاده می شود و نوع دوم اتصالات فشار قوی دنده ای یا رزوه ای 3000 و 2000 و 6000 میباشد .از بیشترین و پر مصرفترین آلیاژ هایی که در ساخت آنها استفاده میشود میتوان به کربن استیل اشاره کرد ،آلیاژ اتصالات فشار قوی معمولا کربن استیل یا (فولاد کربنی)، استنلس استیل با نام اتصالات فشار قوی A105 و f11 فولادی و اتصالات فشار قوی 316L و 304L استنلس استیل به صورت فورج ساخته می‌شوند و حتی و انواع و برنز ساخته می شود که موجود در سه درجه فشار 2000 و 3000 و 6000 میباشد.

انواع اتصالات فشارقوی کلاس ۲۰۰۰و۳۰۰۰و۶۰۰۰و۹۰۰۰ :

مدل اتصال در سیستم های لوله کشی و کاربردهای آن به سه قسمت اصلی  تقسیم میشوند که در ادامه به آن میپردازیم ، یک مورد اتصالات ساکت ولد که به اختصار به (SW)  معروف میباشند و در کلاس  3000 و 6000 و 9000 و بر طبق استاندارد و طراحی ASME B16.11 تولید میشوند. مورد دیگر از نوع اتصالات لب جوشی که بطور مختصر (BW)است  که اندازه و ابعاد آن با توجه به استاندارد طراحی شده ساختاری برابر با  ASME B16.9دارد ، اما در نوعی از موارد که سایش کم  میباشد بر پایه ی MSS SP43 می باشند. و مورد آخر اتصالات دنده یا رزوه ای که به شکل خلاصه و مختصر به آن (THD) میگویند که در بازار و صنعت شناخته شده میباشد و در کلاس های 2000 ، 3000  ، 6000  تولید میشود و بر اساس استانداردASME B16.11 طراحی و موجودمیباشد.

 انواع اتصالات فشار قوی فولادی و استیل را نام ببرید ؟

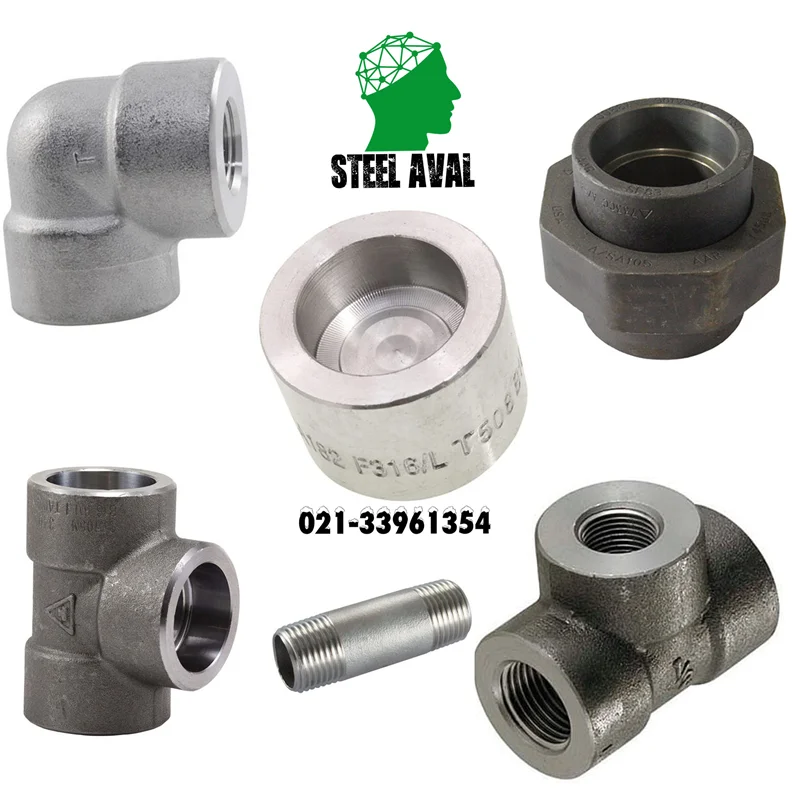

اتصالاتی مثل زانو فشار قوی ،سه راهی فشار قوی ، تبدیل فشار قوی ،بوشن فشار قوی و مهره ماسوره فشار قوی و زانو ۹۰ درجه فشار قوی، زانو 45 درجه فشار قوی ، سه راه تبدیلی فشار قوی ، کپ فشار قوی ، چهار راه فشار قوی ، مهره ماسوره فشار قوی ، مغزی فشار قوی و درپوش فشار قوی ساکولت فشار قوی و ولدولت فشار قوی و تردولت فشار قوی از خانواده اتصالات فشار قوی میباشند . که در ادامه در مورد هر کدام کاربرد و ویژگی های  آنها میپردازیم .

1. زانو فشار قوی فولادی و استیل کلاس :  زانو یک قطعه‌ی مهم در صنایع لوله‌کشی میباشد که با کمک آن می‌توان مسیر حرکت جریان سیال را تغییر داد. از این اتصالات برای اتصال دو لوله با قطرهای اسمی یکسان یا متفاوت استفاده می‌کنند انواع زانویی را بر اساس کاربرد های آن به اندازه زاویه ی و یا جهت آن و شعاع و طول همینطور مدل اتصال آن با لوله  و جنس تقسیم بندی می کنند با استفاده از زانو می‌توان جهت مسیر سیال داخل لوله را در زوایای 45 درجه یا 90 درجه تغییر داد. در ادامه باید ذکر کرد که زانو‌ها را بر اساس تغییری که در مسیر جریان سیال درون لوله ایجاد میکنند به درجات مختلف تقسیم بندی میشوند ، مثل زانو 45 و 90 و180 درجه که رایج ترین زانوها می‌باشند.در بعضی از خطوط لوله ای خاص از زانو 60 و 120 درجه هم استفاده میشود .

2. سه راهی فشار قوی A105 304 316 : از سه راه های فشار قوی برای استفاده و انشعاب دادن به خطوط لوله استفاده میشود. سه راهی در مدل های مختلفی مثل سه راه تبدیلی و سه راه فورج دنده و سه راه دنده ای و سه راه جوشی تولید میگردد. در تمامی سیستم های لوله کشی ساختمانی از آن ها استفاده می شود و بسیار پرکاربرد میباشد با کمک این اتصالات می توان آب را به آسانی به قسمتهای مختلف ساختمان منتقل کرد.سه راه ها به سه دسته تقسیم می شوند یک دسته سه راه تبدیلی و سه راه فشار قوی 90 درجه و سه راه ۴۵ درجه فشار قوی  که هر کدام از آنها برای کاربرد مخصوص خود در جایگاه مناسب استفاده میشوند. کاربرد ویژه ی سه راهی ها در ایجاد انشعاب های فرعی در مسیر لوله کشی اصلی میباشد .

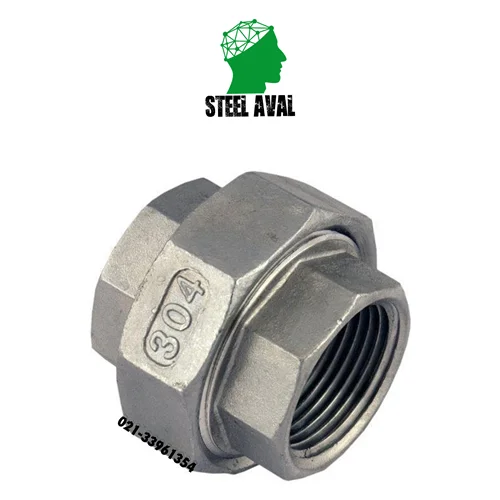

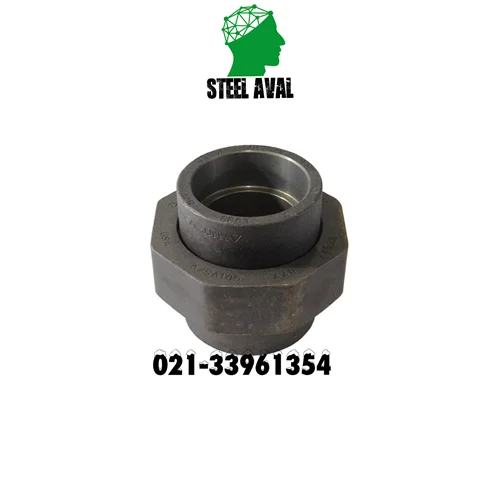

3 .مهره و ماسوره فشار قوی  کلاس ۲۰۰۰ و ۳۰۰۰ و۶۰۰۰: یکی از وظیفه های مهره و ماسوره اتصال دادن دو قسمت از لوله می باشد ، استفاده از مهره‌ و ماسوره در سیستم‌ های لوله‌کشی ویژگیهای زیادی دارد به طوری که به شکل گسترده ای مورد استفاده قرار میگیرند . برای تولید مهره ماسوره از آلیاژهای متنوعی مانند فولادی و گالوانیزه و استیل، چدنن و متریالهای دیگر استفاده میشود البته برای تحمل فشار و دمای بالا از نوع اتصالات فشار قوی استیل و فولاد استفاده می‌شود که در برندهای مختلف تایوان و اروپایی در بازار موجود میباشدو با توجه به محل مورد استفاده و کاربرد مورد مصرف مهره ماسوره فشار قوی در صنایع مختلف از آن استفاده میشود. با کمک مهره ماسوره میتوان دو عدد لوله که روپیچ رزوه دار هستند را به دهانه های مهره و ماسوره وارد کرد و به داخل  آنها پیچ میشود و به این صورت است که لوله ها را به یکدیگر اتصال میدهند.طراحی مهره ماسوره فشار قوی به گونه ای است که در محل مرکز مهره ماسوره ، مهره ایی شش گوشه برای آسان شدن کار آچارکشی تعبیه شده است که با کمک آن به اتصالات نصب میشود.

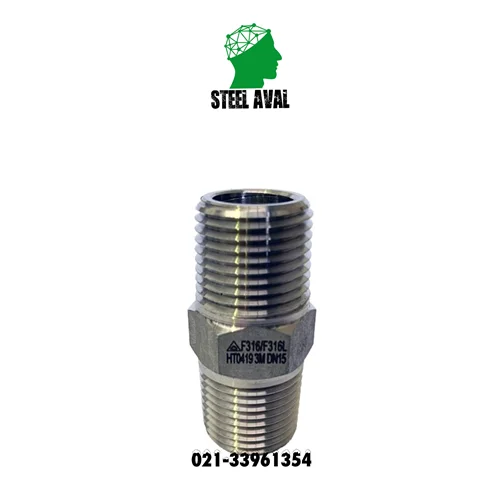

4 . مغزی فشار قوی فولادی و استیل  : مغزی دنده یک قطعه لوله دو سر دنده یا یک قطعه ریختگی و عملیات فورج شده و  دو سر دنده میباشد که از جنس استیل و فولاد ساخته شده که اغلب در لوله ها با ضخامت بالا استفاده میشود. نوع اتصال در این قطعه از نوع اتصال دنده ای میباشد که قیمت آن به عوامل گوناگونی از جمله نرخ فولاد، سایز، کیفیت و غیره بستگی دارد.که کار برقراری ارتباط بین دو اتصال بطور مثال لوله یا سایر تجهیزات را برعهده دارد وبرای اتصال فیتینگ ها به همدیگر یا به  شیرها استفاده میشود. مغزی فشار قوی دنده در انواع کوتاه و بلند تولید میشود از مغزی فشار قوی برای تغییر و کنترل جریان سیال استفاده می‌شود. مغزی فشار قوی دنده در کلاس ‌های ۲۰۰۰و ۳۰۰۰ و۶۰۰۰ تولید می‌ شود که می ‌تواند درجه دمایی مختلفی از دمای منفی ۶۵ تا مثبت ۲۵۰ درجه را تحمل کند البته بسته به فشار کاری شما می‌توانید با قسمت فنی شرکت تامین تجهیز استیل اول تماس بگیرید

5 . درپوش یا سرپوش فشار قوی کلاس ۲۰۰۰ و ۳۰۰۰  : از درپوش فشار قوی در صنایع مختلف برای مسدود کردن انتهای خطوط لوله در صنایع لوله کشی استفاده می‌شود. در توضیح کلی از درپوش های فشار قوی میتوان اینگونه بیان نمود که یک مدل از انواع اتصالات بشمار می آید و از خانواده اتصالات فشار قوی و تجهیزات صنعتی میباشد که با اتصال به یک قطعه و وسیله نقش کور کردن و یا مسدود کردن و یا محافظ کننده را بر عهده دارد .به در پوش استیل فشار قوی و در پوش فولادی فشار قوی کورکن ته بند فشار قوی و یا انتها بند فشار قوی هم میگویند این درپوش ها به‌شکل تمام رزوه و رو دنده با فشار کاری 2000و 3000 و 6000 از جنس آلیاژ استنلس استیل 304 و 316 و F۳۲۱ که مقاوم در برابر  مواجه با خورندگی و زنگ زدگی میباشد و جنس فولادی A105 وF11 تولید و ساخته میشود ، از درپوش فشار فشار قوی آهنی 2000و 3000 و 6000 در صنایع نفت و گاز و پتروشیمی و صنایع غذایی و دارویی و در خطوط صنعتی که پرفشار میباشند استفاده میشود.

6 . کپ آهنی فشار قوی کلاس ۲۰۰۰ و ۳۰۰۰و ۶۰۰۰: یکی از هدف‌های اصلی کپ ضد آب کردن  اتصالات و لوله ها میباشد. برای بستن انتهای لوله‌های هیدرولیک باید دنده کپ فشار قوی باید دنده BSPT ‌باشد هم کاربرد دارد کپ ها به نوعی یک اتصال یا وسیله‌ محافظتی میباشند که از آنها برای سرپوش گذاشتن یا پوشاندن لوله‌ ها استفاده میشود کپ ها از نظر شکل ظاهری در دو نوع استیل بلند و استیل کوتاه تولید میشوند . کپ یک عضو از خانواده اتصالات آهنی و استیل فشار قوی میباشد.

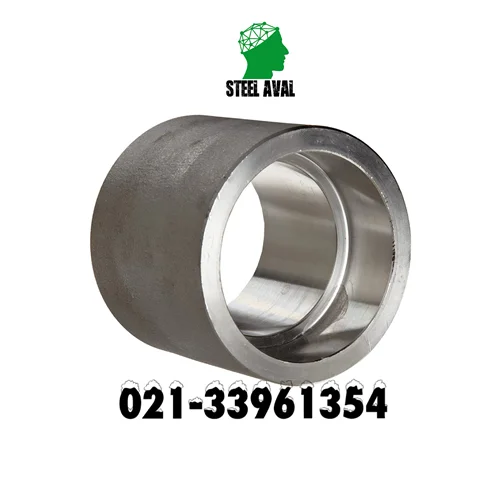

7 . بوشن استیل آهنی فشار قوی کلاس ۲۰۰۰ و ۳۰۰۰ و ۶۰۰۰ : یک ابزار بسیار پر مصرف و کاربردی در صنعت میباشند که از آنها به شکل اختصاصی برای اتصال لوله ها به یکدیگر استفاده میشود بوشن در اصل مهم‌ترین نوعی رابط بین دو لوله میباشن که با کمک آنها میتوان دو لوله را به هم متصل می کند. از جمله اتصالات در لوله کشی (Fittings) بوشن ساکت ولد و دنده ای میباشد که مصرف آن دارای اهمیت بسیاری میباشد. کارکرد آسانی و ساده ای دارند، میتوان گفت عمر استفاده در بوشن ها بالاست و دارای استحکام پیچشی خوبی  هستند ، جدا سازی و نصب بوشن ها بی دردسر میباشد و قابلیت اصلاح در عدم تراز جانبی و زاویه ای در سیستم لوله کشی را فراهم میکنند.

8 . تردولت ساکولت و ولدولت آهنی استنلس استیل فشار قوی کلاس ۲۰۰۰ و ۳۰۰۰ و ۶۰۰۰ جوشی و ساکت ولد و دنده ای : از لحاظ کاربرد همگی این اتصالات ساکولت و تردولت و ولدولت کاربرد مشابهی دارند و کاربرد هر سه آنها تقریبا یکسان میباشد ، اتصالات فشار قوی ساکولت و ولدولت و تردولت این گونه میباشد که اگر در روش اتصال آن از روش جوشکاری لب به لب (BUTT WELD) باشد به آن ولدولت (WELDOLET) میگویند ، اما اگر اتصال به صورت ساکت ولد باشد به آن ساکولت SOCKOLET میگویند اما اگر بجز این دو حالت باشد و نوع انشعاب گیری به شکل رزوه ای پیچی و یا دنده ای باشد که معمولا باید استاندارد دنده ی آن از نوع دنده NPT باشد که در این صورت به آن تردولت THERDOLETمیگویند ،تنها تفاوت در این اتصالات به نام آنها و نحوه ی اتصالشان برمیگردد.

9 . چهار راه فشار قوی آهنی فولادی استنلس استیل کلاس ۲۰۰۰ و ۳۰۰۰ و ۶۰۰۰ ساکت جوشی دنده ای :

چهار راه فشار قوی را به اصطلاح انگلیسی forge cross میگویند چهار راهی­ ها معمولا در مسیر جریان سیالات پرفشار مورد استفاده قرار می­دهند ، چهارراه فشار قوی دنده امکان گرفتن دو انشعاب را در مرکز قطعه و یا به صورت عمودی ایجاد میکند .چهار راه فشار قوی دنده برای استفاده با لوله های فولادی و استیل در رده های 40 و80 و 160 مناسب میباشد میتوان گفت کیفیت بسیار بالایی دارند . در کلاس های 2000، 3000 و 6000 که بستگی به وزن و ضخامت و نوع آلیاژ مورد مصرف دارد قرار میگیرند ، چهار راهی­ ها معمولا در مسیر جریان سیالات پرفشار مورد استفاده قرار می­دهند. از چهار راهی فولادی فشار قوی دنده‌ برای اتصال انشعابات فرعی در مسیر لوله‌کشی استفاده میشود و مانند سه راهی‌های فولادی  دو مدل دارد که دارای دو مدل چهار راهی ساده و چهار راهی تبدیلی میباشد.
