فلنج گلودار یا گردن دار کلاس ۱۵۰ و ۳۰۰ و ۶۰۰ و۹۰۰ و۱۵۰۰ و ۲۵۰۰ :

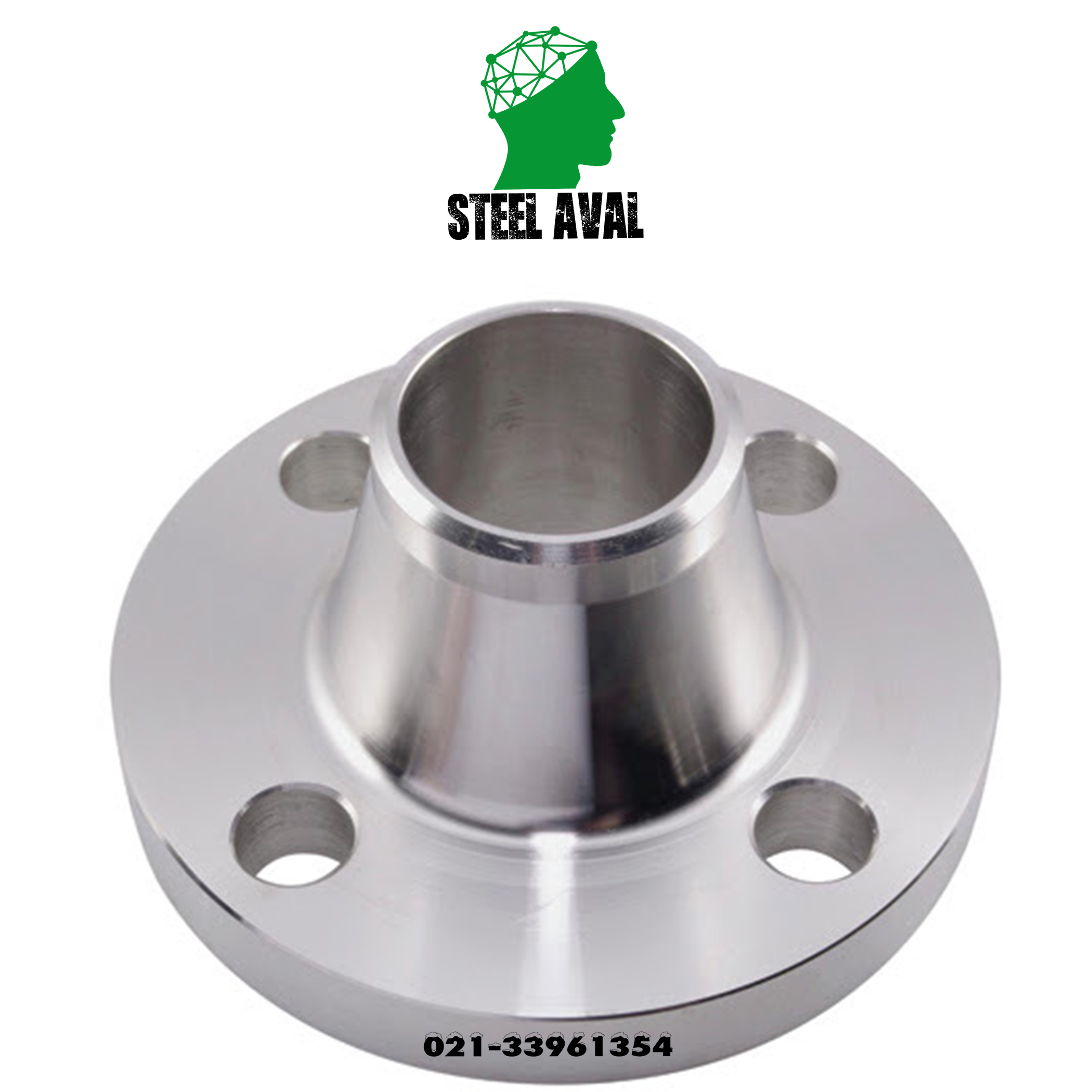

حالا میخواهیم در مورد فلنج گلودارار کلاس 300 صحبت کنیم ، فلنج گلودار یا Weld Neck Flange کلاس 300 این فلنج دارای یک گردن مخروطی شکل میباشد که در قسمت انتهایی اندازه قطر گردن مخروطی شکل فلنج گلودار کلاس 300 با قطر لوله باید یکسان باشد همین گردن مخروطی شکل و بلند فلنج گلودار کلاس 300 یکی از مهمترین ویژگی های فلنج گلودار میباشد، فلنج گلودار کلاس 300 برای تحمل فشارهای بالا و دمای زیر صفر بیشتر استفاده میگردد در هنگام بارهای نوسانی و ارتعاشی بسیار عالی عمل میکنند . فلنج گلودار کلاس 300 را بطور کوتاه و مختصر با WN نمایش می دهند، فلنج گلودار کلاس 300 یکی از پر مصرف ترین فلنج هایست که در خطوط پایپینگ و در خطوط لوله کشی کاربرد دارد و به جهت اتصال لوله و سایر تجهیزات مثل پمپ و ولو ها و برج های تقطیر بکار گرفته میشود فلنج گلودار کلاس 300 مانند باقی فلنج های گلودار دارای یک گردن مخروطی شکل هستند که به آسانی وارد خطوط لوله یا تجهیزات میشود و برای اینکه به آنها متصل شود و با کمک جوشکاری جوش داده میشود ، از مزیت های این مدل طراحی باید گفت که مسیر جریان را برای عبور سیالات آسان مینماید که میتواند به تنهایی باعث جلوگیری از فرسایش خوردگی و سایر خرابی‌ها در سیستم لوله‌کشی و خطوط شود. این فلنج های گلودار کلاس 300 جوشی به دلیل اینکه دارای اتصال مطمعن و ایمن میباشند قدرت توانایی تحمل در فشارهای بالایی را دارند و مقاومت بسیار بالایی در برابر فشار و حرارت برخوردار می باشند که معمولا در خطوطی با فشار و دمای بسیار بالا همانند صنایع نفت و گاز و پتروشیمی و صنایع شیمیایی مورد استفاده قرار می گیرند . از فلنج های گلودار در اندازه و ابعادهای متنوع با متریال و جنس آلیاژ های مختلف مثل فولاد کربنی  ضد زنگ و فولاد آلیاژی تولید میشود.

کاربرد های فلنج گلودار یا گردن دار جوشی کلاس 300 :

از فلنج گلودار کلاس 300 در اتصال خطوط لوله ها به یکدیگر و جهت متصل کردن لوله به شیرآلات و اتصال لوله به تانکر ها و پمپ ها ، حوضچه ها و همچنین در سیستم های تهویه هوا مورد استفاده قرار میگیرند، داشتن گردن مخروطی شکل و بلند فلنج گلودار کلاس 300 باعث شده تا  اکثرا در محیط هایی که در آنجا فشار بالا و قوی وجود دارد مورد استفاده قرار گیرد، در موقع خرید فلنج گلودار کلاس 300 باید به اندازه قطر فلنج توجه کافی داشته باشید زیرا قطر داخلی فلنج گلودار کلاس 300 حتما باید با قطر لوله مطابقت کامل را داشته باشد  در قسمت انتهای فلنج گلودارکلاس 300 که همراه با گردن مخروطی شکل میباشد که این قسمت فلنج است که مقاومت این فلنج را در شرایط دشوار وفشار بالا مستحکم میکند بطور کلی باید ذکر کنیم که از فلنج‌های گلودار کلاس 300 در شرایط بحرانی و سخت همانند شرایط وجود فشار بالا و نوسانات زیاد دمایی ، فشار و درجه حرارت بالای ناشی از مایعات فرار و در دمای زیر صفر میتوان استفاده کرد و امتحان خود را بخوبی پس داده اند .

مشخصات فنی فلنج گلودار جوشی گردن دار استیل و فولاد کلاس 300 :

با اینکه قبلا هم ذکر شد گردن مخروطی شکل فلنج گلودار کلاس 300  که در قسمت پایانی به آن متصل میباشد با یک شیب کم به دیسک فلنج اتصال داده شده است و این گردن از طریق جوشکاری لب به لب Butt Weld به لوله جوشکاری می شود این مدل از جوشکاری به این دلیل از اهمیت خاصی در جوشکاری برخوردار است که علاوه بر اینکه قطر گردن فلنج گلودار کلاس 300 و لوله باید یک اندازه باشد جنس متریال فلنج گلودار کلاس 300 و لوله و همچنین نقطه ذوب و جوش متریال مورد استفاده نیز باید یکسان باشد تا در مواقع اتصال در آنها مشکلی ایجاد نشود وجود این گردن بلند سبب میشود تا فلنج گلودار کلاس 300 از مقاومت بالا در مواجه با تنش ها و بارهای فشاری و پرشی برخوردار باشد، همین قسمت مخروطی شکل این فلنج است که باعث میشود تا خود دیسک فلنج گلودار کلاس 300 از جوشکاری فاصله داشته باشد و همچنین تنش و حرارت های ایجاد شده که بدلیل جوشکاری بوجود می آید روی این فلنج هیچ تاثیری نداشته باشد، برابر بودن قطر گردن فلنج گلودار و لوله سبب می شود که شرایطی فراهم شود تا کاربر بتواند به آسانی تست رادیوگرافی را انجام دهد  یکی دیگر از ویژگی های فلنج گلودار کلاس 300 آب بندی بسیار مناسب آن میباشد که این آب بندی با استفاده از گسکت Gasket  و واشر پدید می آید و سبب می شود تا این فلنج ها در برابر نفوذ هوا  و آب ، آب بندی خیلی خوبی داشته باشند با داشتن این دو ویژگی که عنوان شد ازفلنج های گلودار کلاس 300 در تهویه های مطبوع و در دمای زیر صفر و در خطوط و سیستم های انتقال جریان سیالات پرخطر و یا سیالات قابل اشتعال بیشتر مورد استفاده قرار گیرند.

فلنج گلودار یا گردن دار کلاس 300 از نظر نوع متریال و آلیاژ فولاد A105 و استیل 304و316 :

از فلنج های گلودار کلاس 300 معمولا طبق نیاز و کابرد و همچنین جنس مواد اولیه در دسته های مختلف تقسیم بندی میشوند که علاوه بر جنس آلیاژ متریال اولیه در استانداردهای مختلف تولید میشوند که باعث ایجاد تنوع بسیاری در تولید فلنج گلودار کلاس 300 میباشد. در ادامه به ذکر نام هر کدام از آلیاژ ها میپردازیم : استنلس استیل A182 F316 ، استنلس استیل A182 F316L ، استنلس استیل A182 F321 ، استنلس استیل A182 F310 ، استنلس استیل A182 F304 ، استنلس استیل A182 F304L ، الوی استیل A350  LF2 ، الوی استیل A350  LF3 و الوی استیل A182 F1 ، الوی استیل A182 F5 ، الوی استیل A182 F11 ، الوی استیل A182 F22 و کربن استیل  A105 N .
