شیر سوزنی-گلوب ولو کلاس ۱۵۰ آلیاژ 3۰۴
Globe Valves
گلوب ولو یک نمونه از شیرهای صنعتی با حرکت خطی است که به صورت گسترده در صنایع برای کنترل و قطع و وصل جریان مورد استفاده قرار میگیرد. یک شیر گلوب ولو دارای یک دهانه با یک سیت میباشد که می توان یک دیسک متحرک را روی آن با پیچ بست تا شیر را باز یا بسته کند.در گلوب ولو با بالا و پایین رفتن شفت اندازه جریان در داخل شیر تنظیم می شود و دیسک داخل سیت که معمولا از نوع توپی یا سوزنی یا ترکیبی میباشد کاملا می چرخد. در ساخت این نوع از گلوب ولو ها از آلیاژ استنلس استیل در ساخت بدنه و اجزا استفاده میشود و به دلیل قطع کردن حرکت خطی جریان سیال ومقاومت بالایی که نسبت به سایر شیر ها دارد این شیر را از بقیه شیر های صنعتی متمایز می کند . ساختمان دریچه و نشیمنگاه این شیر طوری است که درهنگام برقرار شدن جریان تماس آنها با هم قطع می شود. از گلوب ولو می توان برای تنظیم و کنترل جریان نیزاستفاده نمود.
شکل ظاهری و کاربرد های گلوب ولو :
شکل ظاهر : دیسک و نشیمن این شیر از فلز ساخته می شود ولی در برخی موارد بصورت Soft Seat تولید می شوندکه استفاده بسیار محدود از آن میشود بدنه این شیرها از لحاظ شکل ظاهری بحالت گرد هسنتد و یا شکلی مانند S انگلیسی در حالت خوابیده دارند.برای اینکه قادر به تنظیم اندازه جریان عبوری میباشد به همین علت در خطوط عبور سیال در کنار شیرهای کنترلی مورد استفاده قرار میگیرد .گلوب ولو از دسته شیرهای خطی است که مجرا بند آن بشکل یک دیسک یا بشقاب و قسمت انتهایی آن بشکل کروی ساخته می شودکه با قرارگرفتن روی یک حلقه نشیمن مسیر را باز یا بسته یا به اندازه معینی باز میکنند.
کاربرد گلوب ولو :
از گلوب ولو هم می توان به عنوان شیر اتوماتیک به همراه اکچوئیتر در صنایع مختلف استفاده کرد مانند صنایع شیمیایی سیستم های خنک کننده آب سیستم سوخت روغن وسیستم های تخلیه کننده نیروگاههای تولید برق صنایع پالایشگاهی وشیمیایی وصنایع نفت گاز پتروشیمی و صنایع غذایی ودارویی و صنایع آب وفاضلاب .

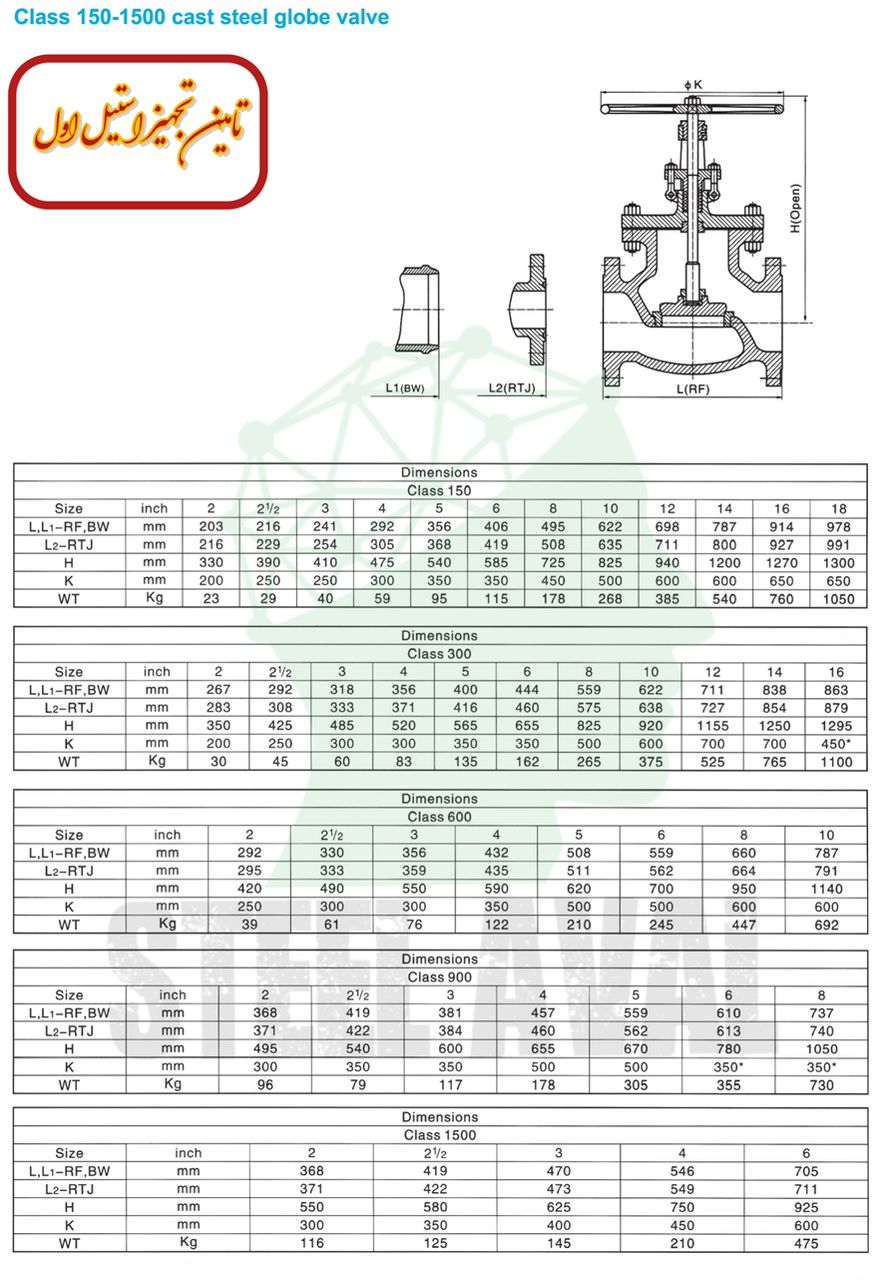

جدول ابعادی شیر سوزنی (globe valve ) کلاس 150.300.600.1500 استنلس استیل و فولاد
آلیاژهای موجود 316L ASTM A216 WCB, A217 WC6, A351 CF8, A351 CF8M, A351 CF3, A351 CF3M, A351 CN7M 304L
استانداردها: STANDARDS COMPLIANCE
DESIGN AND MANUFACTURE. ANSI B16.34, BS 1873
FACE TO FACE (END TO END). ANSI B16.10
FLANGEED CONNECTION.TO ANSI B 16.5
BUTT WELDED END. ANSI B16.25
TEST AND INSPECTION. API 598
