معرفی و کاربرد

شیر سوزنی ۳ اینچ کلاس ۱۵۰۰ ساخت آلیاژ اینکونل ۸۲۵ یک شیر کنترلی دقیق و کاربردی در سیستم‌های پایپینگ فشار قوی است که به‌منظور تنظیم دقیق دبی، قطع و وصل جریان و ایزوله‌سازی خطوط فرایندی در صنایع نفت، گاز، پتروشیمی و پالایشگاهی به‌کار می‌رود. طراحی سوزنی (Needle) با نوک مخروطی باریک، امکان کنترل میکرونی جریان را فراهم می‌کند و برای خطوطی که نیاز به دقت بالا در اندازه‌گیری و تنظیم فلوی سیال دارند، انتخاب ایده‌آلی محسوب می‌شود. رتبه فشار کلاس ۱۵۰۰ مطابق استاندارد ASME B16.34، این شیر را برای تحمل فشارهای کاری بالا و سرویس‌های سخت فرایندی مناسب می‌سازد. اتصال فلنجی از نوع RTJ یا رزوه‌ای بسته به نیاز سیستم انتخاب می‌شود. آلیاژ پایه نیکل اینکونل ۸۲۵ به‌ویژه برای محیط‌های حاوی اسید سولفوریک، کلراید و سولفید هیدروژن که سبب خوردگی شدید فولادهای معمولی می‌شوند، گزینه‌ای برتر است. این شیر در تجهیزات اندازه‌گیری، منیفولدهای ابزار دقیق، لوله‌کشی مخازن و خطوط نمونه‌برداری کاربرد گسترده دارد. برای دریافت مشاوره فنی تخصصی و استعلام قیمت با کارشناسان تامین تجهیز استیل اول در تماس باشید.

تحلیل متالورژی — آلیاژ اینکونل ۸۲۵ (UNS N08825)

آلیاژ اینکونل ۸۲۵ یک سوپرآلیاژ پایه نیکل (تقریباً ۴۰٪ نیکل) با افزودن کروم، مولیبدن و مس است که برای مقاومت در برابر محیط‌های خورنده‌ی صنعتی طراحی شده است. این ترکیب، مقاومت استثنایی در برابر خوردگی تنشی، خوردگی حفره‌ای و شکاف‌دار در محیط‌های کلرایدی، اسید سولفوریک و فسفریک و نیز اسیدهای اکسیدکننده و کاهنده ارائه می‌دهد که آن را از فولادهای زنگ‌نزن ۳۰۰ و حتی ۳۱۷ متمایز می‌سازد.

• بدنه و بونِت (Body & Bonnet): اینکونل ۸۲۵ ریخته‌گری یا فورج‌کاری‌شده، با مقاومت تا دمای سرویس حدود ۵۴۰°C و حفظ چقرمگی در دماهای برودتی.
• سوزن (Stem/Needle): از همین آلیاژ یا Inconel 625 با نشیمن سخت‌کاری‌شده برای مقاومت در برابر سایش و دقت آب‌بندی.
• نشیمنگاه (Seat): آب‌بندی فلز-روی-فلز (Metal-Seated) با عملیات سطحی جهت ممانعت از نشتی در فشار بالا.
• پکینگ (Packing): گرافیت تقویت‌شده PTFE برای آب‌بندی ساقه در کلاس فشار ۱۵۰۰ و دماهای بالا.

مکانیزم عملکرد

مکانیزم شیر سوزنی بر پایه حرکت خطی یک میله (Stem) با نوک مخروطی است که با چرخش دسته (Handwheel) در مسیر رزوه‌ی بونِت به‌صورت عمودی جابه‌جا می‌شود. نوک مخروطی سوزن وارد نشیمنگاه مخروطی متناظر می‌شود و با تغییر هم‌مرکزی، سطح مقطع مؤثر عبور سیال به‌صورت پیوسته و قابل تنظیم تغییر می‌کند. در کلاس فشار ۱۵۰۰ که گشتاور بالا و آب‌بندی اطمینان‌بخش لازم است، استفاده از بونِت پیچی (Bolted Bonnet) و آب‌بندی فلزی در حالت بسته، نشتی صفر را تضمین می‌کند. با چرخش آهسته دسته، فاصله سوزن تا نشیمن به‌دقت میلی‌متری تنظیم می‌شود که امکان کنترل دقیق دبی و فشار پاییندست را می‌دهد؛ به همین دلیل این شیرها در مدارهای ابزار دقیق و نمونه‌برداری که تنظیم ریز جریان حیاتی است، جایگاه ویژه‌ای دارند.

مزایای رقابتی

• کنترل دقیق و میکرونی جریان برای سرویس‌های ابزار دقیق و نمونه‌برداری
• تحمل فشار کاری بالا مطابق کلاس ۱۵۰۰ با بدنه‌ی مقاوم
• مقاومت استثنایی در برابر اسیدهای خورنده، کلراید و سولفید هیدروژن
• آب‌بندی فلز-روی-فلز با نشتی نزدیک به صفر برای سرویس‌های فشار قوی
• دوام بالا در سرویس‌های سخت و کاهش نیاز به نگهداری

⚠ هشدارهای فنی و نکات ایمنی

• این شیر تنها برای تنظیم و ایزوله‌سازی است و برای سرویس دریچه (Throttling) با اختلاف فشار بسیار بالا بدون مشورت فنی استفاده نشود.
• به‌هیچ‌وجه از شیر سوزنی به‌عنوان شیر اطمینان یا تخلیه اضطراری (Relief) استفاده نکنید.
• پیش از باز و بسته کردن کامل، از تخلیه فشار خط و ایمن‌سازی مدار اطمینان حاصل کنید.
• گشتاور اعمالی روی دسته نباید از مقدار مجاز سازنده تجاوز کند تا به نشیمنگاه و ساقه آسیب نرسد.

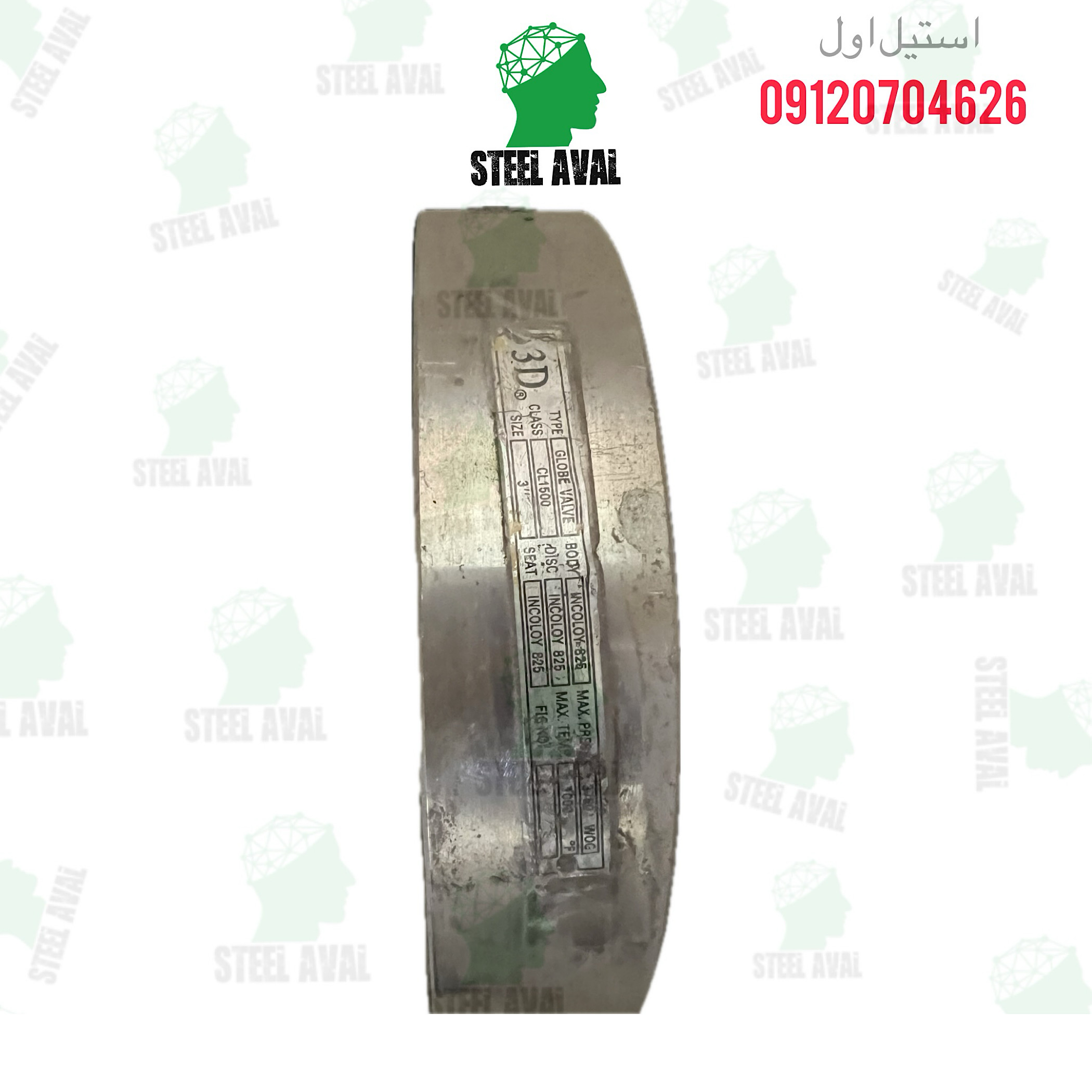

• کاربرد در دما یا فشار فراتر از رتبه مشخص‌شده بر روی پلاک استاندارد (Nameplate) ممنوع است.

مشخصات فنی — شیر سوزنی اینکونل ۸۲۵

* مقادیر مرجع بر اساس کلاس ۱۵۰۰ مطابق ASME B16.34 — برای مشاوره دقیق با کارشناسان تماس بگیرید.
